Bögen nach Punkten zeichnen

Im Zeichenmodus Bogen nach Punkten können Sie einen Bogen konstruieren, indem Sie drei Punkte (in der Reihenfolge Anfang, Mitte, Ende) des Bogens, den Mittelpunkt des Kreises, zu dem der Bogen gehört, sowie den Bogenradius und den Winkel zwischen den zwei Radien, die den Mittelpunkt jeweils mit den Anfangs- und Endpunkten des Bogens verbinden, nacheinander aufsetzen.

hinweis: In diesem Modus kennzeichnet der Mittelpunkt eines Bogens den Mittelpunkt der Umfangslänge des Bogens nicht.

Die kontextsensitiven Bearbeitungleisten

Während des Zeichnens und wenn angewählt:

Weitere Informationen zu dieser Funktion erhalten Sie in Objekte einrasten.

Aktiviert den Beziehungen erkennenden Manager.

Dx und Dy relativ beim Verschieben des Bogens:

Attribute

• Radius. Erscheint im Eingabefeld Radius in der kontextsensitiven Bearbeitungsleiste und als r =... in der Spalte Daten im tabellarischen Fenster.
• Winkel. Das ist der Winkel zwischen den zwei Radien, die den Mittelpunkt jeweils mit den Anfangs- und Endpunkten des Bogens verbinden. Erscheint im Eingabefeld Winkel in der kontextsensitiven Bearbeitungsleiste und als Pfeilwinkel=... in der Spalte Daten im tabellarischen Fenster.
• Länge. Das ist die Umfangslänge des Bogens. Erscheint in der Spalte Länge im tabellarischen Fenster.
• Dx und Dy relativ. Erscheinen in der kontextsensitiven Bearbeitungsleiste, während Sie einen Bogen durch Ziehen an eine neue Position verschieben. Dx und Dy sind die relativen horizontalen/vertikalen Abstände zwischen des ursprünglichen und des verschobenen Bogens, projiziert auf die Ox/Oy-Koordinatenachse. Die Dx/Dy-Werte sind die jeweiligen Ox/Oy-Koordinaten des verschobenen Bogens minus der anteilsmäßigen Ox/Oy-Koordinaten des ursprünglichen Bogens.
• Format. Weitere Informationen dazu erhalten Sie in Formatieren von Formaten, Farben, Bögen und Schablonen.
• ID. Das ist die systemgenerierte, einzigartige Identifikationsnummer eines Objekts. Sie erscheint in der Spalte ID im tabellarischen Fenster.

Kontrollpunkte

Ein nach Punkten konstruierter Bogen besitzt vier Kontrollpunkte: die Anfangs-, Mittel- und Endpunkte des Bogens sowie den Mittelpunkt des Kreises, zu dem der Bogen gehört. Während Sie einen Bogen nach Punkten zeichnen, erscheinen die folgenden Mauszeigersymbole:

Tabellarische Darstellung

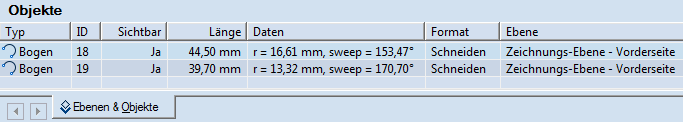

Als Sie einen Bogen fertig gezeichnet haben, werden seine Objecttyp, ID-Nummer, Umfangslänge, Radius, Winkel (Pfeilwinkel) sowie sein Format in der Registerkarte Objekte im tabellarischen Fenster aufgenommen.

Die Daten in der Registerkarte Objekte lassen sich direkt nicht bearbeiten.

Bogen nach Punkten zeichnen

1. Wählen Sie eine der folgenden Möglichkeiten:
   • Klicken Sie auf Bogen nach Punkten in der Werkzeugleiste Objekte.
   • Zeigen Sie im Menü Objekte auf Bögen und klicken dann auf Bogen nach Punkten.

2. (Optional) Lassen Sie den Anfangspunkt des Bogens zu einem anderen Objekt oder Punkt einrasten.
3. Setzen Sie den Anfangspunkt des Bogens durch Klick auf die gewünschte Position in der Zeichenfläche.
4. (Optional) Lassen Sie den Mittelpunkt des Bogens zu einem anderen Objekt oder Punkt einrasten.
5. Zeigen Sie auf die gewünschte Position des Mittelpunkts des Bogens und setzen Sie ihn durch Klick.
6. Wählen Sie eine der folgenden Möglichkeiten, um den Bogen fertig zu zeichnen:

1. • Lassen Sie den Endpunkt des Bogens einrasten, oder klicken Sie auf die gewünschte Position des Endpunkts des Bogens.
   • Geben Sie die entsprechenden Werte in die Eingabefelder Radius und Winkel in der kontextsensitiven Bearbeitungsleiste ein, drücken Sie die Eingabetaste und klicken Sie dann irgendwo in der Zeichenfläche.

Ändern eines Bogens durch Ändern seiner Attribute

1. Markieren Sie den Bogen.
2. Geben Sie die gewünschten Werte in die kontextsensitive Bearbeitungsleiste ein und drücken Sie die Eingabetaste.

Verschieben eines Bogens durch Ziehen

1. Markieren Sie den Bogen.
2. Wählen Sie eine der folgenden Möglichkeiten:

1. • Ziehen Sie den Bogen an die gewünschte Position.
   • Geben Sie die relativen Dx- und Dy-Abstände zur ursprünglichen Position des Bogens in die kontextsensitive Bearbeitungsleiste ein.

3. Klicken Sie noch einmal, um den Bogen aufzusetzen.

hinweis: Wenn die Kontrollpunkte des Bogens mit den Kontrollpunkten anderer Objekte zusammenfallen — wenn z.B. der Bogen Teil einer Designbox ist oder durch seine Umfangskontrollpunkte mit einem anderen Objekt verbunden ist — wird der den Bogen neu positionieren und die verbundenen Objekte in Abhängigkeit von Richtung und Abstand der Bewegung ändern.
