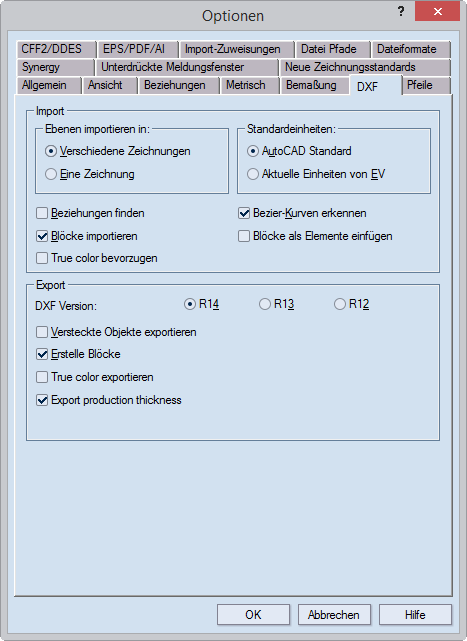

Import Optionen für den Import von AutoCAD DXF-Dateien in den Package Designer.
Ebenen importieren in
Verschiedene Zeichnungen Importiert die Ebenen einer DXF-Zeichnung in verschiedene Zeichnungen eines Projekts.
Eine Zeichnung Importiert die Ebenen einer DXF-Zeichnung in eine einzige Zeichnung eines Projekts.
Standardmaßeinheiten
AutoCAD Standard Importiert die DXF-Zeichnung mit den metrischen Maßeinheiten für AutoCAD, die bei der Erstellung der DXF-Datei festgelegt wurden.
Aktuelle Einheiten von EV Importiert die DXF-Zeichnung mit den metrischen Maßeinheiten, wie sie im Register Metrisch festgelegt sind.
Beziehungen finden Findet Beziehungen in der Zeichnung.
Blöcke importieren Importiert die Blöcke der DXF-Datei.
True color bevorzugen Behandelt Farben gemäß dem RGB-Anzeigemodus und nicht gemäß einer Lookup-Tabelle.
Bezier-Kurven erkennen Zeigt die in den DXF-Dateien vorhandenen Bezierformen an. Wenn die Option nicht gewählt ist, reduziert das Programm Polygonzüge und Bezierkurven zu Abfolgen einfacher Objekte — in der Regel Bögen und Linien.
Blöcke als Elemente einfügen Fügt DXF-Blöcke als Einzelelemente ein.
Export Optionen zum Export von Package Designer-Dateien nach AutoCAD-DXF-Dateien.
DXF Version Legt die AutoCAD-Version für den Export von EngView-Dateien fest.
Bemaßung exportieren Exportiert Bemaßungen mit der Zeichnung/den Zeichnungen in die DXF-Datei.
Bemaßung exportieren Exportiert Bemaßungen mit der Zeichnung/den Zeichnungen in die DXF-Datei.
Erstelle Blöcke Erstellt DXF-Blöcke in der exportierten DXF-Datei.
True color exportieren Exportiert Farben gemäß dem RGB-Anzeigemodus und nicht gemäß einer Lookup-Tabelle.
Produktionsdicke exportieren Exportiert die Dicke, die für Produktionszwecke festgelegt wurde. WICHTIG: Standardmäßig ist das Kontrollkästchen angekreuzt. Lassen Sie es leer, wenn Sie die exportierten DXF-/DWG-Zeichnungen in Adobe Illustrator verwenden wollen. Damit wird sichergestellt, dass es beim Öffnen der exportierten Zeichnungen keine strukturellen Probleme gibt.
HINWEIS: Sie können Importformatregeln für DXF-Dateien im Register Importzuordnungen festlegen.
